実現したいこと

  • Nature Remoに搭載されているセンサ情報の蓄積
  • Nature Remo Cloud APIを用いたPHPからのセンサ情報取得
  • Googleデータポータルでの表示

前提条件

  • Nature Remoの設置が完了している
  • SynologyのDBサーバがセットアップされている（Maria DB）
    DB作成時にphpMyAdminが導入されていると便利です（Synologyパッケージマネージャよりインストール可能です）
  • SynologyでPHPがインストールされていること
  • Synologyの外部公開設定が終わっている　（GoogleデータポータルからSynologyのDBへアクセスする場合）
    • DNSで名前解決ができる、固定IPやダイナミックDNSを利用
    • ルーターのNAT / Port Foward / Virtual Serverの設定が出来ており、インタネットからSynologyのMaria DB(デフォルトポート：3307)にアクセスできる

構築手順

Nature Remo API利用時のアクセストークン発行

Nature Remo Cloud API新しいウィンドウで開きますへアクセスし、OAUTH2認証用のアクセストークンを発行します。APIを利用する際には、HTTPヘッダに以下を指定します。

Authorization: Bearer {TOKEN}

自分のアクセストークンは、home.nature.global新しいウィンドウで開きますより新規発行します。

Nature Remo Cloud APIのサンプルレスポンス。

[
  {
    "id": "3fa85f64-5717-4562-b3fc-2c963f66afa6",
    "name": "string",
    "temperature_offset": 0,
    "humidity_offset": 0,
    "created_at": "2019-06-29T01:47:23.111Z",
    "updated_at": "2019-06-29T01:47:23.111Z",
    "firmware_version": "string",
    "mac_address": "string",
    "serial_number": "string",
    "newest_events": {
      "te": {
        "value": 0,
        "created_at": "2019-06-29T01:47:23.111Z"
      },
      "hu": {
        "value": 0,
        "created_at": "2019-06-29T01:47:23.111Z"
      },
      "il": {
        "value": 0,
        "created_at": "2019-06-29T01:47:23.111Z"
      }
    }
  }
]

Maria DBの準備

SynologyのMaria DBで、データ蓄積用のDBとテーブルを作成します。
データ取得時間記録カラムとTE（室温）、HU（湿度）、IL（照度）を格納するカラムを作成します。また、データ蓄積時のユーザーとDB参照用のユーザーを作成しておきます。

NatureRemo蓄積DB構成
NatureRemo室温湿度照度蓄積DBの構成

PHPスクリプトの準備

簡単なスクリプトサンプルを載せておきます。
取得したアクセストークン、設定したDB関係のパラメーターを設定すれば動作すると思います。

<?php
/*************************************************************************
 * home-api (History of Nature Remo Senser)
 * Home Tools for private. Using IFTTT and Google Home etc
 *
 * PHP 5 or later
 *
 * @category  Home IoT
 * @author    Miki
 * @url       https://www.miki-ie.com/
 * @copyright 2019 (c) MIKI-IE All rights Reserved.
 * @license   https://opensource.org/licenses/mit-license.html MIT License
 * @version   1.0
*************************************************************************/
//Nature Remo API情報
$token = '@NatureRemoApiToken@'; // tokenを設定
$header = [
	    'Authorization: Bearer '.$token,  // 前準備で取得したtokenをヘッダに含める
		    'Content-Type: application/json',
		];
$base_url = 'https://api.nature.global/1/';

//DB情報
$host_name = '127.0.0.1:3307'; //DB
$user_name = '@DB_USER@';
$password = '@DB_PASS@';
$database_name ='@DB_NAME@';
$table_name = '@DB_TABLE@';

$mysqli = new mysqli($host_name, $user_name, $password, $database_name);

$curl = curl_init();
curl_setopt($curl, CURLOPT_URL, $base_url.'devices');
curl_setopt($curl, CURLOPT_CUSTOMREQUEST, 'GET');
curl_setopt($curl, CURLOPT_SSL_VERIFYPEER, false); // 証明書の検証を行わない
curl_setopt($curl, CURLOPT_RETURNTRANSFER, true);
curl_setopt($curl, CURLOPT_HTTPHEADER, $header);
curl_setopt($curl, CURLOPT_HEADER, true);
$response = curl_exec($curl);

// ステータスコード取得
$code = curl_getinfo($curl, CURLINFO_HTTP_CODE);
echo 'HTTP_CODE:'.$code."\n";
// header & body 取得
$header_size = curl_getinfo($curl, CURLINFO_HEADER_SIZE);
echo 'HEADER_SIZE:'.$header_size."\n";
$header = substr($response, 0, $header_size);
$body = substr($response, $header_size);
$result = json_decode($body, true);

echo 'te: '.$result[0]["newest_events"]["te"]["val"]."\n";
echo 'hu: '.$result[0]["newest_events"]["hu"]["val"]."\n";
echo 'il: '.$result[0]["newest_events"]["il"]["val"]."\n";

$te = $result[0]["newest_events"]["te"]["val"]."\n";
$hu = $result[0]["newest_events"]["hu"]["val"]."\n";
$il = $result[0]["newest_events"]["il"]["val"]."\n";
$datetime = date("Y/m/d H:i:s");

curl_close($curl);

// SQL(INSERT)を作成
$sql = "INSERT INTO $table_name (
	DATETIME, TE, HU, IL
	) VALUES (
	'$datetime', $te, $hu, $il
		)";
echo $sql."\n";

$mysqli->query($sql);
$mysqli->close();

?>

コマンドラインより動作確認します。定期実行を設定する際にフルパスで実行指定をしたいので、動作確認もフルパス指定で実行確認を行います。
「/usr/local/bin/php72 /var/services/homes/php/Remo.php」
phpMyAdminなどで、登録されたレコードを確認することもおすすめします。

@Synology:~$ /usr/local/bin/php72 /var/services/homes/php/Remo.php
HTTP_CODE:200
HEADER_SIZE:574
te: 24.6
hu: 60
il: 249.39
INSERT INTO living (
	DATETIME, TE, HU, IL
	) VALUES (
	'2019/06/29 11:01:46', 24.6
, 60
, 249.39

		)
@Synology:~$

スクリプトの定期実行登録

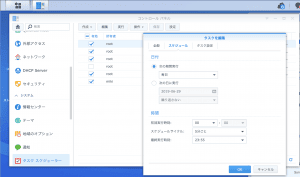

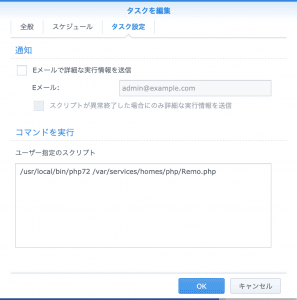

Synologyのタスク　スケジューラーでスクリプトの定期実行を登録します。

Googleデータポータル（データスタジオ）

Googleデータポータル新しいウィンドウで開きます

Googleデータポータルにアクセスし、レポートを作成します。

  1. データソース追加。GoogleコネクタのMySQLを選択し、接続情報を登録しSynologyのDBとの接続設定を行います。
  2. レポートやData Studio Explorer (Labs)を用いて、Viewを作成します。

以下にGit Hub新しいウィンドウで開きますのgistへ登録したソースコードも載せておきます。

<?php
/*************************************************************************
* home-api (History of Nature Remo Senser)
* Home Tools for private. Using IFTTT and Google Home etc
*
* PHP 5 or later
*
* @category Home IoT
* @author Miki
* @url https://www.miki-ie.com/
* @copyright 2019 (c) MIKI-IE All rights Reserved.
* @license https://opensource.org/licenses/mit-license.html MIT License
* @version 1.0
*************************************************************************/
//Nature Remo API情報
$token = '@NatureRemoApiToken@'; // tokenを設定
$header = [
'Authorization: Bearer '.$token, // 前準備で取得したtokenをヘッダに含める
'Content-Type: application/json',
];
$base_url = 'https://api.nature.global/1/';
//DB情報
$host_name = '127.0.0.1:3307'; //DB
$user_name = '@DB_USER@';
$password = '@DB_PASS@';
$database_name ='@DB_NAME@';
$table_name = '@DB_TABLE@';
$mysqli = new mysqli($host_name, $user_name, $password, $database_name);
$curl = curl_init();
curl_setopt($curl, CURLOPT_URL, $base_url.'devices');
curl_setopt($curl, CURLOPT_CUSTOMREQUEST, 'GET');
curl_setopt($curl, CURLOPT_SSL_VERIFYPEER, false); // 証明書の検証を行わない
curl_setopt($curl, CURLOPT_RETURNTRANSFER, true);
curl_setopt($curl, CURLOPT_HTTPHEADER, $header);
curl_setopt($curl, CURLOPT_HEADER, true);
$response = curl_exec($curl);
// ステータスコード取得
$code = curl_getinfo($curl, CURLINFO_HTTP_CODE);
echo 'HTTP_CODE:'.$code."\n";
// header & body 取得
$header_size = curl_getinfo($curl, CURLINFO_HEADER_SIZE);
echo 'HEADER_SIZE:'.$header_size."\n";
$header = substr($response, 0, $header_size);
$body = substr($response, $header_size);
$result = json_decode($body, true);
echo 'te: '.$result[0]["newest_events"]["te"]["val"]."\n";
echo 'hu: '.$result[0]["newest_events"]["hu"]["val"]."\n";
echo 'il: '.$result[0]["newest_events"]["il"]["val"]."\n";
$te = $result[0]["newest_events"]["te"]["val"]."\n";
$hu = $result[0]["newest_events"]["hu"]["val"]."\n";
$il = $result[0]["newest_events"]["il"]["val"]."\n";
$datetime = date("Y/m/d H:i:s");
curl_close($curl);
// SQL(INSERT)を作成
$sql = "INSERT INTO $table_name (
DATETIME, TE, HU, IL
) VALUES (
'$datetime', $te, $hu, $il
)";
echo $sql."\n";
$mysqli->query($sql);
$mysqli->close();
?>
view raw home-api-history-of-nature-remo.php hosted with ❤ by GitHub
