固定グローバルIPとv6プラスとNAT可能なPPoEセッションの３セッション環境
関連記事：日曜日（９月８日）投稿記事
IPv6網のNGN（次世代ネットワーク）を利用したIPoE方式である「V6プラス」と従来のPPoE２回線を接続する３セッション構成を実現します。
以前に、V6プラスとPPoE１回線の２セッション構成を記事にしているので、そちらも参照ください。「v6プラス」とNAT（PPoE接続）の同時利用環境の構築方法
今回は、PPoEを２セッションをTP-LINKのTL-ER6020で構築する方法を記載します。
TP-LINK TL-ER6020によるダブルWAN構成（ダブルPPoE構成）
構成概要
複数のインターネット接続回線を準備すると、それぞれの回線をActive-Activeで運用するのか、ネットワークトラフィックを分散させ全体のネットワーク性能を向上させるのか、それともActive-Stanbyとし、片方（片系）の障害時に、バックアップ回線を使うのか、様々な運用が考えられます。

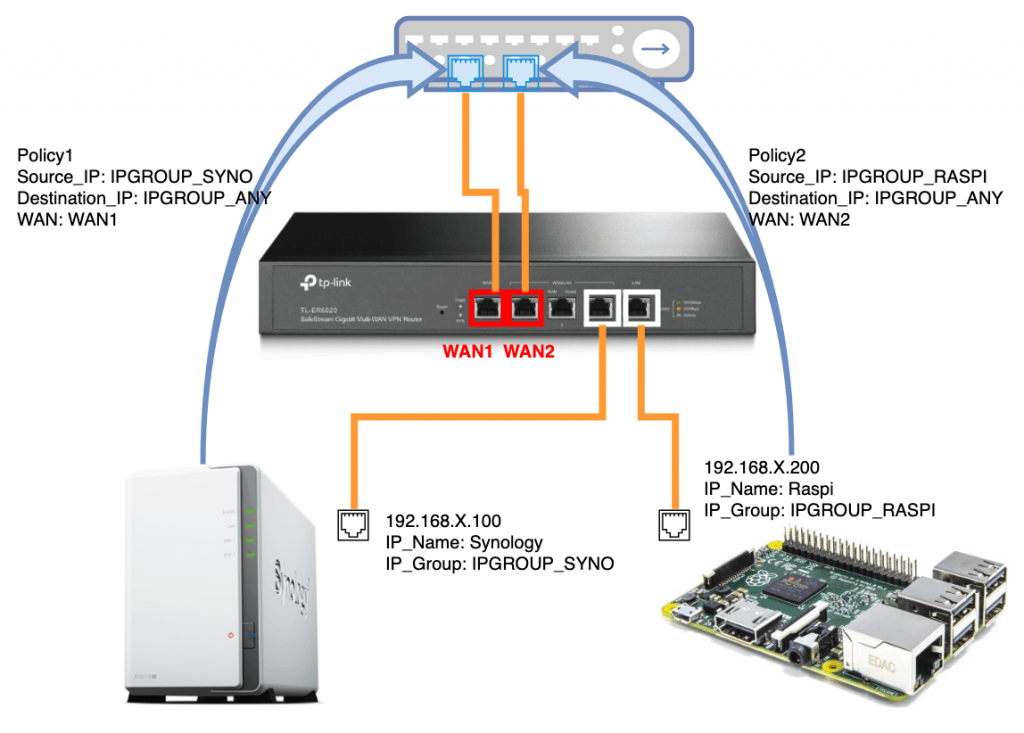

今回は、外部（インターネット側）からのアクセスに注目し、構成例を示します。
- PPoE接続１（WAN1）へのアクセスを、Synologyへ
- PPoE接続２（WAN2）へのアクセスを、Raspberry Piへ
この構成を実現するTP-LINK TL-ER6020の設定方法を公開します。
TP-LINK TL-ER6020設定
- WANポート数を設定します
- ルーティングを設定するために、SynologyとRaspberry PiのIPアドレスにTL-ER6020内で利用するIPアドレス名を設定し、IPアドレス名を用いてIPグループの設定を行います
- IPグループを用いてルーティングの設定をします
以上で、SynologyとRaspberry Piが異なるネットワークゲートウェイを用いて、サーバー公開可能となります。
WANポート追加

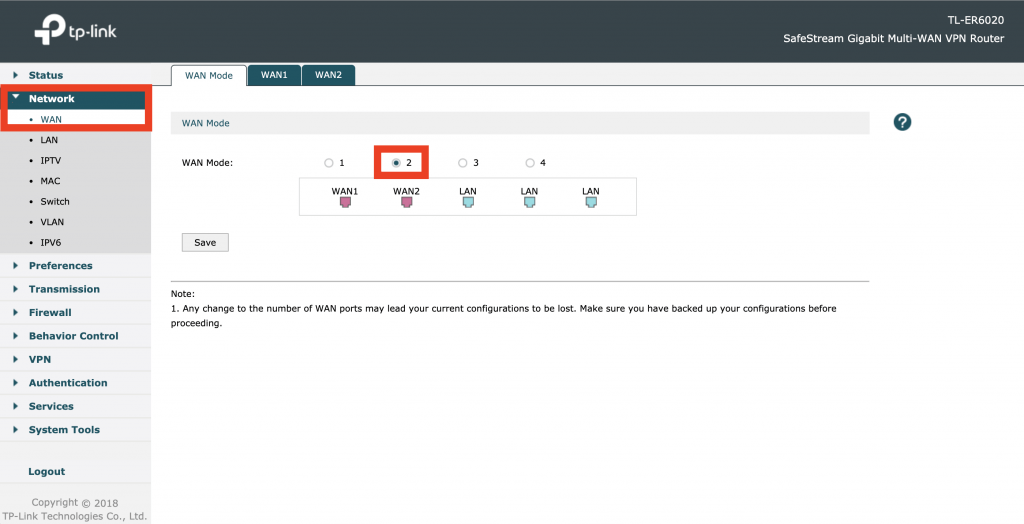

「Network」「WAN」メニューの「WAN Mode」タブでWANポート数を設定出来ます。今回は、WANを２ポートに設定しています。
IPグループ設定
ルーティング設定に向けて、IPグループ設定を行います。IPグループ設定に向けて、IPアドレスに管理名を設定します。

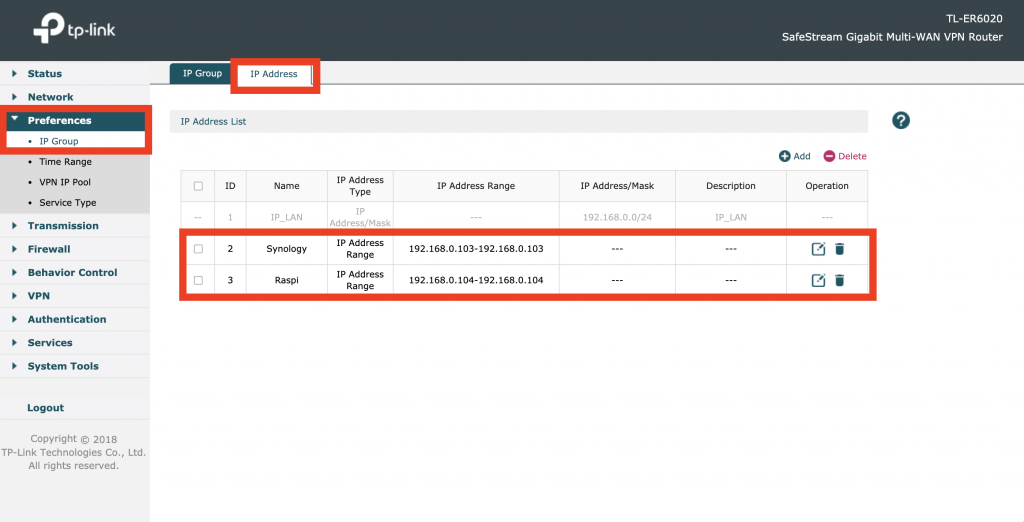

「Performances」「IP Group」メニューの「IP Adress」タブでSynologyとRaspberry PiのIPアドレスにIPアドレスの名前を設定します。

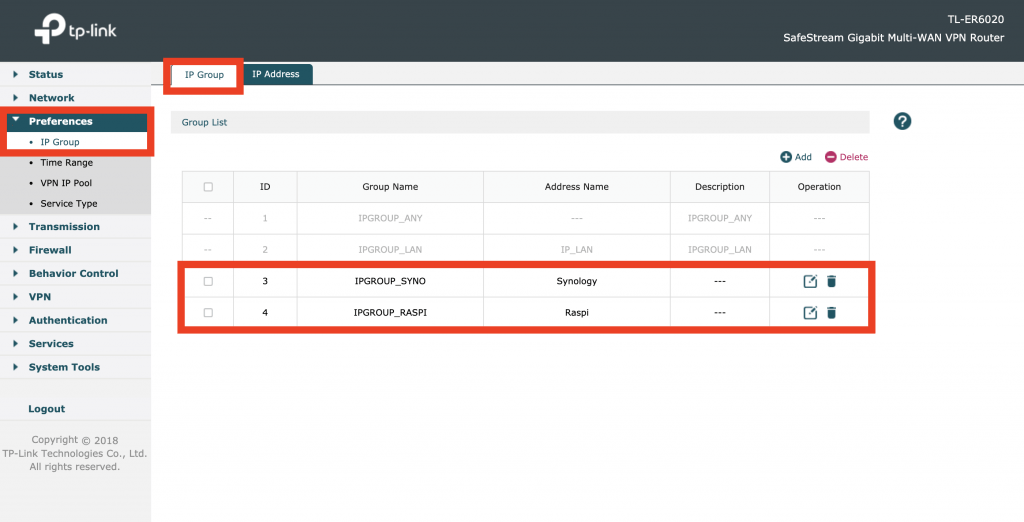

設定したIPアドレスの名前を用いて、IPアドレスのグループを作成します。「Performances」「IP Group」メニューの「IP Group」タブでSynologyとRaspberry Pi向けのIPグループをそれぞれ作成します。
ルーティング設定

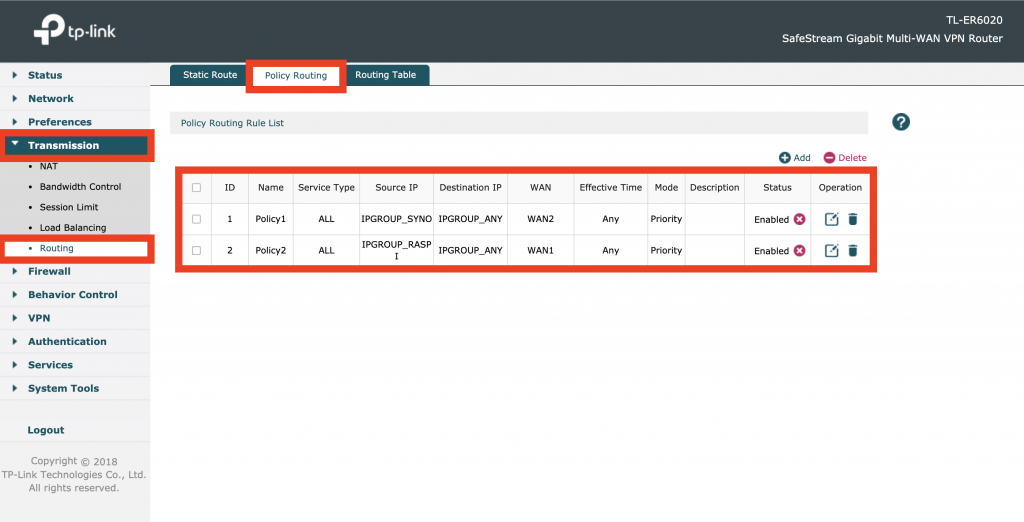

「Transmission」「Routing」メニューの「Policy Routing」タブでSynologyとRaspberry Pi向けのルーティングを作成します。
以下の例では、SynologyがWAN2を利用し、Raspberry PiがWAN1を利用する設定となっております。
TL-ER6020のハードウェアバージョンについて V1 V2
ハードにV1とV2があります。V1を販売しているサイトが多いので、購入時に注意が必要です。
V1では、WANポート２ポート固定。V2では、WANポート数も変更出来ます。
WEBで販売されているサイトのほとんどが、写真や説明がV1のサイトが多いです。楽天のTP-LINKが直接運営しているサイトにメールでV2出荷であるか確認を行い、購入しました。
当初V2を切り替えた理由は（実は、V2の前はV1を利用しておりました）、Apple製品のVPNにもオフィシャルファームウェア対応でした。V1時代は、海外の開発コミュニティに公開されているファームを自己責任でインストールし、運用しておりました。
V2は、WANポート数が設定で変更可能、Apple製品のVPNにもオフィシャルファームウェアで対応していたりと、ER6020を購入するならV2一択です。購入時にはご注意を！
